為了實現集成電路行業的高速且穩健的發展,獲取高性能的硅晶圓材料成為首要任務。這就要求硅晶圓材料不僅要具備極高的平面度,同時還需保持硅晶圓材料表面的潔凈度,做到無污染、光滑、無痕跡、完整性。但是,在實際的硅晶圓半導體生產過程中,不可避免造成晶圓表面污染,進而導致半導體器件的良品率下降。研究表明,在集成電路制造過程中,大約50%的損失率由制造過程中存在的污染雜質造成。晶圓表面主要的污染物來源包括顆粒污染物、金屬離子污染物以及有機污染物等。其中,表面有機污染物主要來源于光刻工藝中的光刻膠殘留。早在上世紀九十年代,人們認識到了潔凈的硅晶圓表面在半導體器件制造工藝中的重要性。為了提高良品率,在重要工藝之后都會設置清洗工藝,占到了整個工藝流程的30%,也是整個芯片制造過程中出現最多的工藝。因此,為了提升半導體產品中的良品率,就要在生產過程中引入清洗技術。

晶圓表面清洗根據污染物的性質,選擇不同的清洗方法,可以進一步的提升晶圓的性能,并且降低對硅晶圓的損害。根據清洗作用的過程分類,可以分為物理清洗法以及化學清洗法;根據使用的清洗手段不同進行分類,分為濕法清洗和干法清洗。濕法清洗因溶液浸泡而無法精確控制,會影響材料的性能,并可能導致表面微米級的分層缺陷。此外,濕法清洗所用溶液一般為化學溶劑,清洗后會產生大量廢液,可能對環境造成污染,并增加處理成本。近年來,干法清洗技術備受關注,它一般通過機械或等離子體清洗實現。其中,機械清洗適用于表面硬度較高的材料,但易造成表面磨損或劃痕。因而等離子體清洗技術則成為最為廣泛采用的干法清洗技術,因其具有操作簡便、成本低等優點而得到廣泛應用。并且隨著技術水平的不斷提高和對晶圓表面清潔度要求的增加,等離子體清洗技術的研究日益受到重視。

等離子清洗技術

等離子體是除了氣態、液態、固態之外的物質第四態,由大量高能電子、原子及離子組成,由于其電子、負離子帶的負電荷與正離子帶的正電荷相等,整體上呈現出電中性的狀態。根據熱力學平衡規律等離子體又可以被劃分為低溫等離子體(Non-Thermal Plasma,NTP)與高溫等離子體(Thermal Plasma)。低溫等離子體中電子溫度要遠高于離子溫度與中性粒子溫度,在熱力學上是不平衡的也稱為非熱平衡等離子體。低溫等離子體的性質活潑,在常溫常壓下,激發與亞激發態的物種、高能電子與活性自由基可與有機物分子發生碰撞電離、解離和激發反應,最終將有機物大分子轉化為二氧化碳和水。并且,低溫等離子體反應速度快、效率高,相對于高溫等離子體具有更高的安全性和可操作性,目前被廣泛應用在各個領域,如殺菌消毒、污染物去除、材料表面改性。

材料表面有機物等離子體清洗主要是通過氣體發生電離后產生活性物質與材料表面污染物發生物理化學反應,從而達到將污染物去除的目的。等離子體清洗主要分為兩個反應過程,在化學反應過程中,活性物質與有機物分子結合,發生解鏈,最終分解成CO2和H2O。在物理反應過程中,活性粒子以一定速度撞擊被清洗物表面,克服分子與表面結合力,使表面污染物分子分解,達到清洗目的。等離子體清洗技術基本原理過程如圖1.1所示。

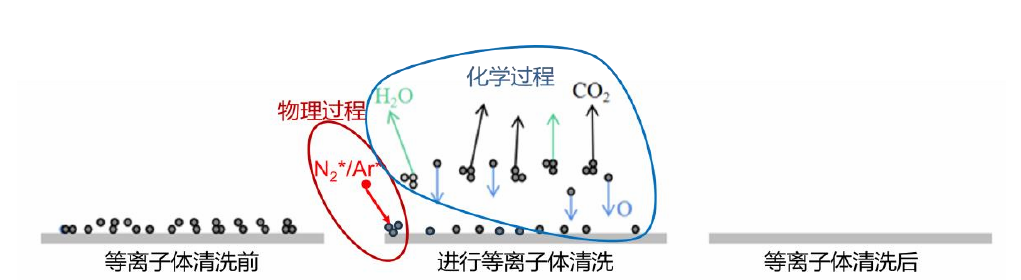

等離子體清洗技術基本原理過程

等離子清洗晶圓表面光刻膠原理

等離子體對晶圓表面光刻膠的清洗主要包括以下過程,首先光刻膠中的有機物大分子能夠與原子氧或者臭氧分子反應,使有機物大分子物質轉化為有機物自由基,如表1中反應式所示。其次,生成的有機物自由基可以進一步與激發態氧分子發生結合,生成含氧有機物自由基。在等離子體放電過程中,反應器溫度的升高對含氧有機物自由基的穩定性產生了顯著影響。當溫度超過40℃時,這些自由基由于其內在的不穩定性,開始發生分解反應,如表1中反應式(15-16)所示。小分子自由基通常具有更高的反應活性,可以進一步參與其他化學反應,從而改變或影響整個反應體系的性質。而CO2作為分解產物之一,是穩定的化合物,不會繼續參與自由基反應。最終,小分子自由基可以被進一步氧化分解,生成CO2和H2O,如表1中反應式(17)所示。在這一過程中,等離子體中的含氧活性粒子通過連續不斷的鏈式反應逐步分解有機物大分子,直至有機物大分子被完全降解。等離子體清洗光刻膠反應過程如表1所示。

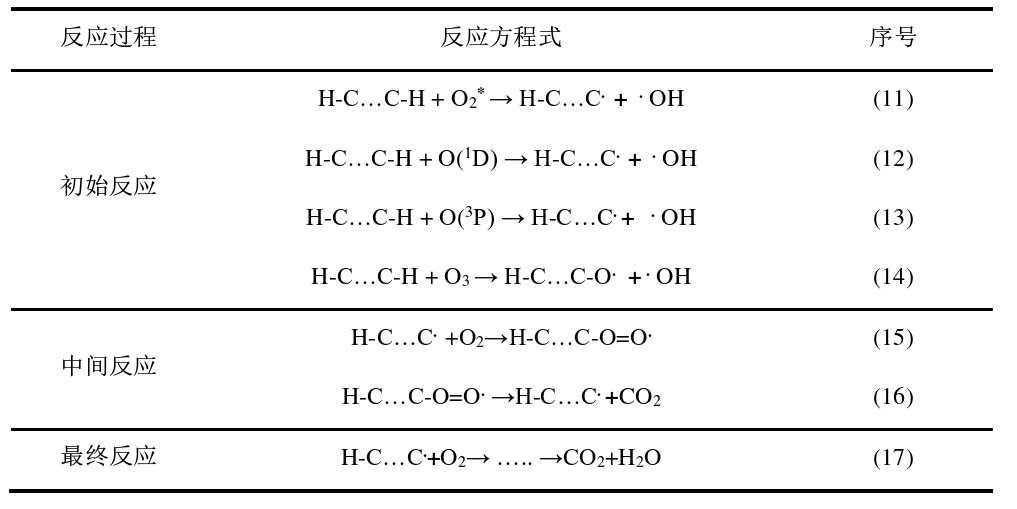

?等離子體清洗主要反應過程
